Cấu tạo bình chữa cháy là gì ?

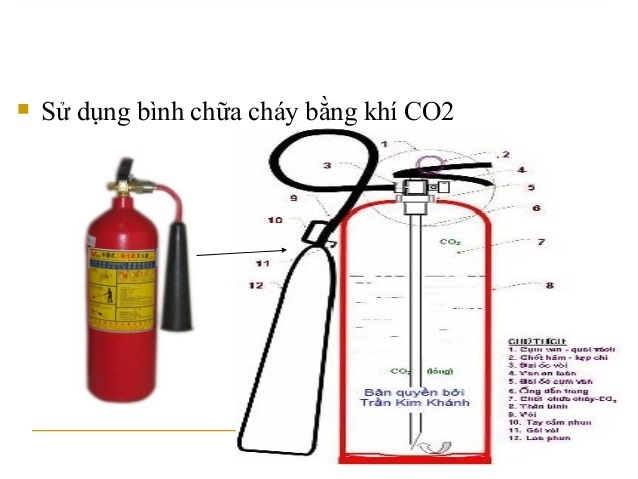

Cấu tạo bình chữa cháy Co2
- Thân bình cứu hoả làm bằng thép đúc, hình trụ đứng và thường thì thân bình được sơn màu đỏ. Cụm van làm bằng hợp kim đồng có cấu tạo kiểu van vặn 1 chiều(như bình cứu hoả Nga, Ba Lan,…), hay kiểu van lò xo nén 1 chiều thường đóng, có cò bóp phía trên, cò bóp cũng đồng thời là tay xách(bình Trung quốc, Nhật Bản,…). Tại đây có chốt hãm kẹp chì bảo đảm chất lượng bình.
- Trong bình và dưới van là ống nhựa cứng dẫn khí CO2 được nén lỏng ra ngoài. Ở trên cụm van có một van an toàn, van làm việc khi áp suất trong bình tăng quá mức quy định van sẽ xả khí ra ngoài để đảm bảo an toàn. Loa phun làm bằng kim loại hay cao su, nhựa cứng và được gắn với khớp nối bộ van qua một ống thép cứng hoặc ống xifong mềm.
- Thông thường, bình cứu hoả đều được sơn màu đỏ( trừ bình của Ba Lan sơn màu trắng và bình loại CDE của Trung quốc sơn màu đen). Trên thân bình đều có nhãn ghi đặc điểm của bình, cách sử dụng,…. Khí CO2 được nén chặt trong bình với áp suất cao sẽ chuyển sang thể lỏng nên khi chữa cháy chỉ vặn van hay rút chốt rồi bóp cò là khí CO2 sẽ phun ra dập tắt đám cháy.

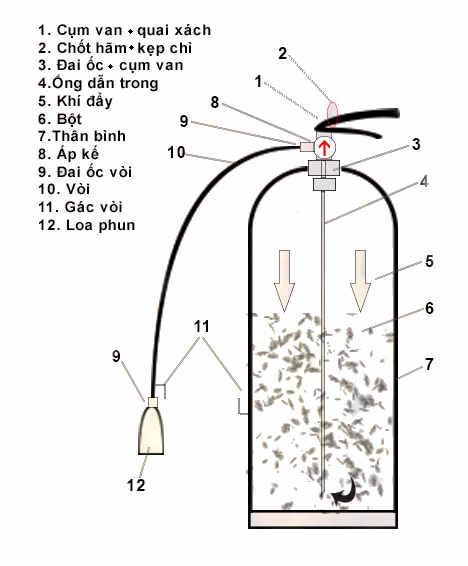

Cấu tạo bình bột chữa cháy
Bên ngoài
- Thân bình được làm từ thép chịu được áp lực cao, bình hình trụ đứng, kích thước (Ø x H): 13,6 x 43 được sơn màu đỏ lên vỏ bình. Trên thân bình có in nhãn, trên đó ghi thông tin đặc điểm, hình ảnh sử dụng, cách bảo quản,…của bình. Trên miệng bình có cụm van, van khóa, đồng hồ đo áp lực khí đẩy, vòi phun, ống dẫn, cò bóp.
+ Cụm van được gắn liền với nắp đậy ở miệng bình, có thể tháo cụm van và nạp lại bình chữa cháy MFZ4 bình thường.
+ Đồng hồ đo áp lực khí đẩy bên trong bình, hiển thị trạng thái mức khí đẩy còn lại trong bình, nếu kim chỉ ở vạch xanh thì bình còn sử dụng bình thường, kim chỉ ở vạch đỏ thì cần phải đi nạp lại bình, kim chỉ ở vạch vàng thì cần phải xả bớt khí bên trong bình ra ngoài bởi lúc này là áp suất bên trong bình hiện đang cao hơn áp suất định mức của bình.
+ Van khóa là dạng van bóp, cò bóp cũng đồng thời là tay xách, van khóa được chốt an toàn.
+ Vòi phun được làm từ nhựa, ống dẫn mềm, chiều dài khoảng 40 – 50cm.
Bên trong
- Trong bình chữa cháy có bột chữa cháy, khí đẩy, ống dẫn nối thẳng tới cụm van trên miệng bình.
+ Bột chữa cháy trong bình chữa cháy MFZ4 là dạng bột trắng, mịn, ký hiệu BC, chữa được đám cháy loại B,C(đám cháy chất lỏng, chất rắn). Trong thành phần có đến 80% là NaHCO3
+ Khí đẩy được nạp chung với bột chữa cháy bên trong bình, hỗn hợp này được đưa ra ngoài nhờ một ống dẫn được nối thẳng với cụm van trên miệng bình.
+ Khí đẩy trong bình là loại khí trơ, không cháy, không dẫn điện ở điện áp dưới 50kV, thường sử dụng N2, CO2
